高溫高壓減溫減壓裝置

結構特點：本裝置由減壓系統、減溫系統、安全保護裝置和自動控制裝置所組成。
　　減壓系統——由減壓閥和節流孔板，通過執行機構來實現。
　　減溫系統——采用混合管道內噴水減溫方式，利用減溫水對噴水頭的作用力和彈簧的彈力來調節噴咀減溫水流通面積及通過帶有執行機構控制的給水調節閥開度大小來實現蒸汽溫度的調度。
　　安全保護裝置——是直接采用沖量安全裝置(由主安全閥和沖量安全閥組成)或彈簧安全閥來實現，當二次壓力超過規定值時，將壓力超過部分的蒸汽排向大氣，從而使二次壓力保持在允許值內。
　　自動控制裝置——配用我廠生產的RKG—□□□□型蒸汽壓力、溫度控制裝置，新蒸汽通過本裝置能使二次蒸汽參數保持在所需的穩定值。

產品詳情

1、結構特點
　　本裝置由減壓系統、減溫系統、安全保護裝置和自動控制裝置所組成。
　　減壓系統——由減壓閥和節流孔板，通過執行機構來實現。
　　減溫系統——采用混合管道內噴水減溫方式，利用減溫水對噴水頭的作用力和彈簧的彈力來調節噴咀減溫水流通面積及通過帶有執行機構控制的給水調節閥開度大小來實現蒸汽溫度的調度。
　　安全保護裝置——是直接采用沖量安全裝置(由主安全閥和沖量安全閥組成)或彈簧安全閥來實現，當二次壓力超過規定值時，將壓力超過部分的蒸汽排向大氣，從而使二次壓力保持在允許值內。
　　自動控制裝置——配用我廠生產的RKG—□□□□型蒸汽壓力、溫度控制裝置，新蒸汽通過本裝置能使二次蒸汽參數保持在所需的穩定值。

2、主要性能指標
　　1.進口蒸汽壓力P1≤10MPa,溫度T1≤540℃；
　　2.出口流量Q：減溫減壓裝置出口流量 Q的變化范圍為10%～110%，在此范圍內可實現理想調節。
　　3.出口蒸汽壓力P2的變化范圍為：
　　P2≤0.98MPa時，P2的變化范圍為P2±0.04MPa；
　　0.982<3.82MPa時，P2的變化范圍為P2±0.06MPa；
　　P2>3.82MPa時，P2的變化范圍為P2±0.15MPa。
　　4.出口蒸汽溫度T2的調節范圍為T2±4℃。
　　5.裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。

3、供貨范圍

　　高溫高壓減溫減壓裝置的供貨范圍為標志以內，主要有：
　　1.減壓系統：減溫減壓閥、節流孔板等；
　　2.減溫系統：給水調節閥、混合管內傘狀自動可調噴咀、節流閥等；
　　3.安全系統：安全閥、止回閥等；
　　4.管路系統：蒸汽管道、過渡管、減溫水管、混合管道等；
　　5.配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎管、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

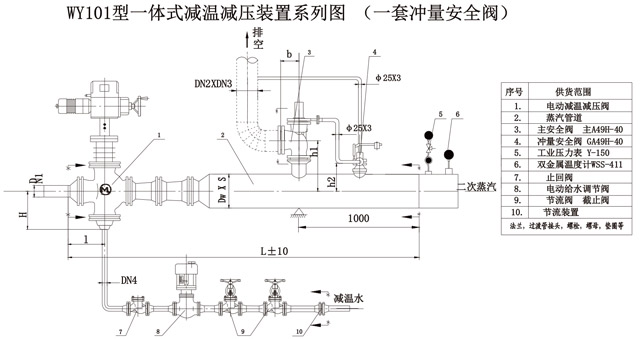

4、高溫高壓減溫減壓裝置各系列規格尺寸表

高溫高壓減溫減壓裝置各系列規格尺寸表（表十五）

序號	通用明細表	減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	外形尺寸								重量 (kg)
						b	H	h	h1	h2		L
1	GJWY01-001MX	100	Φ219×11	150×200	20	220	230	200	532/587	263/300		4360		1262
2	GJWY 01-002MX		Φ273×13						557/612	263/327		4765		1340
3	GJWY 01-003MX			200×300		270			638/699					1514
4	GJWY 01-004MX		Φ325×16						688/749	289/353		5035		1704
5	GJWY 01-005MX	150					260	240				4610		1692
6	GJWY 01-006MX	100	Φ377×18				230	200	713/774	315/379		5165		1825
7	GJWY01-007MX	150					260	240				5010		2018
8	GJWY 01-008MX			250×350		300			782/840					2263
9	GJWY 01-009MX	100					230	200				5165		2275
10	GJWY 01-010MX		Φ426×20						807/865	339/403		5690		2195
11	GJWY 01-011MX	150					260	240				5265		2352
12	GJWY 01-012MX	225					330	320				4860		2685
13	GJWY01-013MX	100	Φ530×10				230	200	863/921	391/455		6435		2876
14	GJWY01-014MX	150					260	240					6010	3065
15	GJWY01-015MX	225					330	320					5605	3368
16	GJWY01-016MX	100	Φ219×11	150×200	32	220	230	200	532/587		263/300		4360	1257
17	GJWY01-017MX		Φ273×13						557/612		263/327		4765	1411
18	GJWY01-018MX			200×300		270			638/699					1580
19	GJWY01-019MX		Φ325×16						688/749		289/353		5035	1770
20	GJWY01-020MX	150					260	240					4610	1758
21	GJWY01-021MX	100	Φ377×18				230	200	713/774		315/379		5165	1891
22	GJWY01-022MX	150					260	240					5010	2084
23	GJWY01-023MX			250×350		300			782/840					2329
24	GJWY01-024MX	100					230	200					5165	2341
25	GJWY01-025MX		Φ426×20						807/865		339/403		5690	2225
26	GJWY01-026MX	150					260	240					5265	2418
27	GJWY01-027MX	225					330	320					4860	2750
28	GJWY01-028MX	100	Φ530×10				230	200	863		391		6435	2940
29	GJWY01-029MX	150					260	240					6010	3131
30	GJWY01-030MX	225					330	320					5605	3434
31	GJWY01-031MX	100	Φ630×10				230	200	913		441		6690	3085
32	GJWY01-032MX	150					260	240					6270	3288
33	GJWY01-033MX	225					330	320					6360	3627
注：序號1～28號主安全閥和沖量安全閥有PN4和PN10兩種規格，凡安全裝置為PN4系列的，在編號為加字母“A”如“GJWY01-001AMX”，h1及h2取分子值；凡安全裝置為PN10系列在編號后加字母“B”，如“GJWY02-001MX”，h1及h2取分母值；從序列號29開始，安全裝置只有PN4一種規格。

表十六

序號	通用明細表	減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	外形尺寸						重量 (kg)
序號	通用明細表	減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	b	H	h	h1	h2	L	重量 (kg)
1	GJWY02-001MX	100	Φ426×20	250×350 兩套	20	300	230	200	807/865	339/403	5690	3069
2	GJWY02-002MX	150					260	240			5265	3235
3	GJWY02-003MX	225					330	320			4860	3385
4	GJWY02-004MX	100	Φ530×10				230	200	863	391	6435	3576
5	GJWY02-005MX	150					260	240			6010	3765
6	GJWY02-006MX	225			32		330	320			5605	4068
7	GJWY02-007MX	100	Φ426×20				230	200	807/865	339/403	5690	2895
8	GJWY02-008MX	150					260	240			5265	3052
9	GJWY02-009MX	225					330	320			4860	3385
10	GJWY02-010MX	100	Φ530×10				230	200	863	391	6435	3576
11	GJWY02-011MX	150					260	240			6010	3765
12	GJWY02-012MX	225					330	320			5605	4068
13	GJWY02-013MX	100	Φ630×10				230	200	913	441	6690	3785
14	GJWY02-014MX	150					260	240			6270	4088
15	GJWY02-015MX	225					330	320			6360	4527
16	GJWY02-016MX	150	Φ720×10				260	240	965	492	7215	5255
17	GJWY02-017MX	225	Φ720×10				330	320	965	492	6810	5360
18	GJWY02-018MX	150	Φ830×10				260	240	1020	547	7475	5210
19	GJWY02-019MX	225	Φ830×10				330	320	1020	547	7070	5315

注：序號1～3號及7～9,安全裝置有PN4和PN10兩種規格，凡安全裝置為PN4規格的，在編號為加字母“A”如“GJWY02-001AMX”
h1及h2 的值取分子值；凡安全裝置為PN10規格，在編號后加字母“B”，如“GJWY02-002BMX”，h1及h2取分母值；其余裝置只有PN4一種規格。

高溫高壓減溫減壓裝置各系列規格尺寸表（表十七）

序號	通用明細表	減溫減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	外形尺寸							重量 (kg)
序號	通用明細表	減溫減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	b	H	h	h1	h2	L	L1	重量 (kg)
1	GWY01-001MX	100	Φ219×11	150×200	20	220	230	200	532/587	263/300	4360	3410	1262
2	GWY01-002MX		Φ273×13	150×200		220			557/612	263/327	4765	3815	1340
3	GWY01-003MX		Φ273×13	200×300		270			638/699	263/327	4765	3815	1514
4	GWY01-004MX		Φ325×16						688/749	289/353	5035	4085	1704
5	GWY01-005MX	150	Φ325×16				260	240	688/749	289/353	4610	3510	1692
6	GWY01-006MX	100	Φ377×18				230	200	713/774	315/379	5165	4215	1825
7	GWY01-007MX	150					260	240	713/774		5010	3910	2018
8	GWY01-008MX	150		250×350		300	260	240	782/840		5010	3910	2263
9	GWY01-009MX	100					230	200	782/840		5165	4215	2275
10	GWY01-010MX	100	Φ426×20				230	200	807/865	339/403	5690	4740	2195
11	GWY01-011MX	150					260	240			5265	4165	2352
12	GWY01-012MX	225					330	320			4860	3130	2685
13	GWY01-013MX	100	Φ530×10				230	200	863/921	391/455	6435	5485	2876
14	GWY01-014MX	150					260	240			6010	4910	3065
15	GWY01-015MX	225					330	320			5605	3875	3368
16	GWY01-016MX	100	Φ219×11	150×200	32	220	230	200	532/587	263/300	4360	3410	1257
17	GWY01-017MX		Φ273×13	150×200		220			557/612	263/327	4765	3815	1411
18	GWY01-018MX		Φ273×13	200×300		270			638/699	263/327	4765	3815	1580
19	GWY01-019MX		Φ325×16						688/749	289/353	5035	4085	1770
20	GWY01-020MX	150	Φ325×16				260	240	688/749	289/353	4610	3510	1758
21	GWY01-021MX	100	Φ377×18				230	200	713/774	315/379	5165	4206	1891
22	GWY01-022MX	150					260	240	713/774		5010	3910	2084
23	GWY01-023MX	150		250×350		300	260	240	782/840		5010	3910	2329
24	GWY01-024MX	100					230	200	782/840		5165	4215	2341
25	GWY01-025MX	100	Φ426×20				230	200	807/865	339/403	5690	4740	2225
26	GWY01-026MX	150					260	240			5265	4165	2418
27	GWY01-027MX	225					330	320			4860	3130	2750
28	GWY01-028MX	100	Φ530×10				230	200	863	391	6435	5485	2940
29	GWY01-029MX	150					260	240			6010	4910	3131
30	GWY01-030MX	225					330	320			5605	3875	3434
31	GWY01-031MX	100	Φ630×10				230	200	913	441	6690	5740	3085
32	GWY01-032MX	150					260	240			6270	5170	3288
33	GWY01-033MX	225					330	320			6360	4630	3627
注:序號1～28號主安全閥和沖量安全閥有PN4和PN10兩種規格，凡安全裝置為PN4系列的，在編號為加字母“A”如“GWY01-001AMX”，h1及h2取分子值；凡安全裝置為PN10系列在編號后加字母“B”，如“GWY02-001MX”，h1及h2取分母值；從序列號29開始，安全裝置只有PN4一種規格。

表十八

序號	通用明細表	減溫減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	外形尺寸							重量 (kg)
序號	通用明細表	減溫減壓閥	蒸汽管道 DW×S	主安全閥進出口DN2×DN3	給水調節閥DN4	b	H	h	h1	h2	L	L1	重量 (kg)
1	GWY02-001MX	100	Φ426×20	250×350 兩套	20	300	230	200	807/865	339/403	5690	4740	3069
2	GWY02-002MX	150					260	240			5265	4165	3235
3	GWY02-003MX	225					330	320			4860	3130	3385
4	GWY02-004MX	100	Φ530×10				230	200	863	391	6435	5485	3576
5	GWY02-005MX	150					260	240			6010	4910	3765
6	GWY02-006MX	225			32		330	320			5605	3875	4068
7	GWY02-007MX	100	Φ426×20				230	200	807/865	339/403	5690	4740	2895
8	GWY02-008MX	150					260	240			5265	4165	3052
9	GWY02-009MX	225					330	320			4860	3130	3385
10	GWY02-010MX	100	Φ530×10				230	200	863	391	6435	5485	3576
11	GWY02-011MX	150					260	240			6010	4910	3765
12	GWY02-012MX	225					330	320			5605	3875	4068
13	GWY02-013MX	100	Φ630×10				230	200	913	441	6690	5740	3785
14	GWY02-014MX	150					260	240			6270	5170	4088
15	GWY02-015MX	225					330	320			6360	4630	4527
16	GWY02-016MX	150	Φ720×10				260	240	965	492	7215	6115	5255
17	GWY02-017MX	225	Φ720×10				330	320	965	492	6810	5080	5360
18	GWY02-018MX	150	Φ830×10				260	240	1020	547	7475	6375	5210
19	GWY02-019MX	225	Φ830×10				330	320	1020	547	7070	5340	5315

注：序號1～3號及7～9,安全裝置有PN4和PN10兩種規格，凡安全裝置為PN4規格的，在編號為加字母“A”如“GWY02-001AMX”
h1及h2 的值取分子值；凡安全裝置為PN10規格，在編號后加字母“B”，如“GWY02-002BMX”，h1及h2取分母值；其余裝置只有PN4一種規格。
